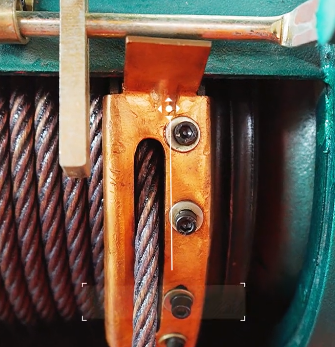

防爆鋼絲繩電動(dòng)葫蘆載重0.5噸-16噸，鋼絲繩運(yùn)行順滑的情況下就能輕松提升重物。雖然鋼絲繩采用全銅配重，有預(yù)防高溫和火花的功效，但是因?yàn)槭褂脮r(shí)間的延長(zhǎng)、不當(dāng)違規(guī)操作等因素，鋼絲繩也會(huì)出現(xiàn)變形等情況，降低它的防爆效果。

1)波浪形，這種變形不一定導(dǎo)致任何強(qiáng)度上的損失，但變形嚴(yán)重即會(huì)產(chǎn)生跳動(dòng)，且造成不規(guī)則的傳動(dòng)，時(shí)間長(zhǎng)了會(huì)引起磨損及斷絲。出現(xiàn)波浪形時(shí)，在鋼絲繩長(zhǎng)度不超過(guò)25倍繩徑的范圍內(nèi)，若d≥4/3d，則鋼絲繩應(yīng)報(bào)廢(d為鋼絲繩公稱直徑，d.為鋼絲繩變形后所包絡(luò)的直徑)。

2)籠狀畸形，這種變形出現(xiàn)在具有鋼芯的鋼絲繩上。當(dāng)外層繩股發(fā)生脫節(jié)或變得比內(nèi)部繩股長(zhǎng)的時(shí)候就會(huì)發(fā)生這種變形，出現(xiàn)籠狀畸形的鋼絲繩應(yīng)立即報(bào)廢。

3)繩股擠出，這種狀況通常伴隨籠狀畸變一起發(fā)生。繩股被擠出說(shuō)明鋼絲繩不平衡，繩股擠出的鋼絲繩應(yīng)報(bào)廢。

4)鋼絲擠出，這種變形是因?yàn)橐徊糠咒摻z或鋼絲柬在鋼絲繩背著滑輪槽的一側(cè)拱起形成環(huán)狀造成的，常因沖擊載荷引起，當(dāng)變形嚴(yán)重時(shí)應(yīng)報(bào)廢鋼絲繩。

5)繩徑局部增大，即鋼絲繩直徑有可能發(fā)生局部增大，并能波及相當(dāng)長(zhǎng)的一段鋼絲繩。繩徑增大通常與繩芯畸變有關(guān)(如在特殊環(huán)境中，纖維芯因受潮而膨脹)，其必然結(jié)果是外層繩股產(chǎn)生不平衡，從而造成定位不正確。繩徑局部增大的鋼絲繩應(yīng)報(bào)廢。

6)繩徑局部減小。鋼絲繩直徑的局部減小常常與繩芯的斷裂有關(guān)，應(yīng)特別仔細(xì)檢驗(yàn)靠繩端部位有無(wú)此種變形。繩徑局部嚴(yán)重減小的鋼絲繩應(yīng)報(bào)廢。

7)部分被壓扁，這是由于機(jī)械事故造成的，嚴(yán)重時(shí)鋼絲繩應(yīng)報(bào)廢。

8)扭結(jié)，這是由于鋼絲繩成環(huán)狀在不可能繞其軸線轉(zhuǎn)動(dòng)的情況下被拉緊而造成的一種變形，其結(jié)果是出現(xiàn)捻距不均而引起格外的磨損。嚴(yán)重時(shí)鋼絲繩將產(chǎn)生扭曲，以致只留下極小一部分鋼絲繩強(qiáng)度。嚴(yán)重扭結(jié)的鋼絲繩應(yīng)立即報(bào)廢。

9)彎折，這是鋼絲繩在外界影響下引起的角度變形，有這種變形的鋼絲繩應(yīng)報(bào)廢。

因此，當(dāng)防爆鋼絲繩電動(dòng)葫蘆出現(xiàn)上述幾種變形情況后，我們應(yīng)報(bào)廢使用，更換成符合要求的防爆鋼絲繩。
